Ombrière des phoques du Groenland, Aquarium du Québec

Année : Réalisation en décembre 2015

Concessionnaire : TP Québec

Ingénieur : Service d'ingénierie Jean Massé (SIJM)

Entrepreneur : Construction B.S.L. inc.

Localisation : Aquarium du Québec

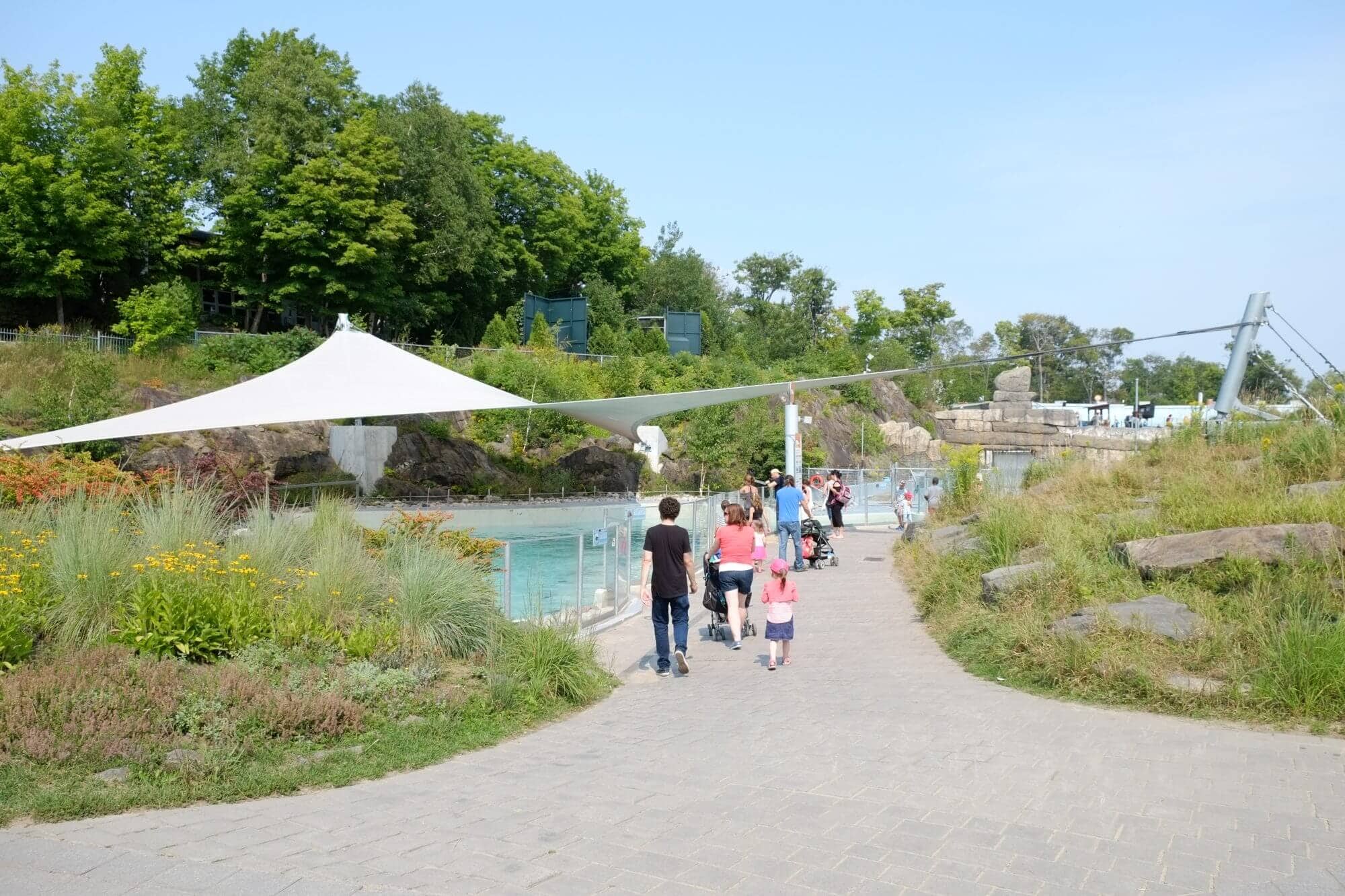

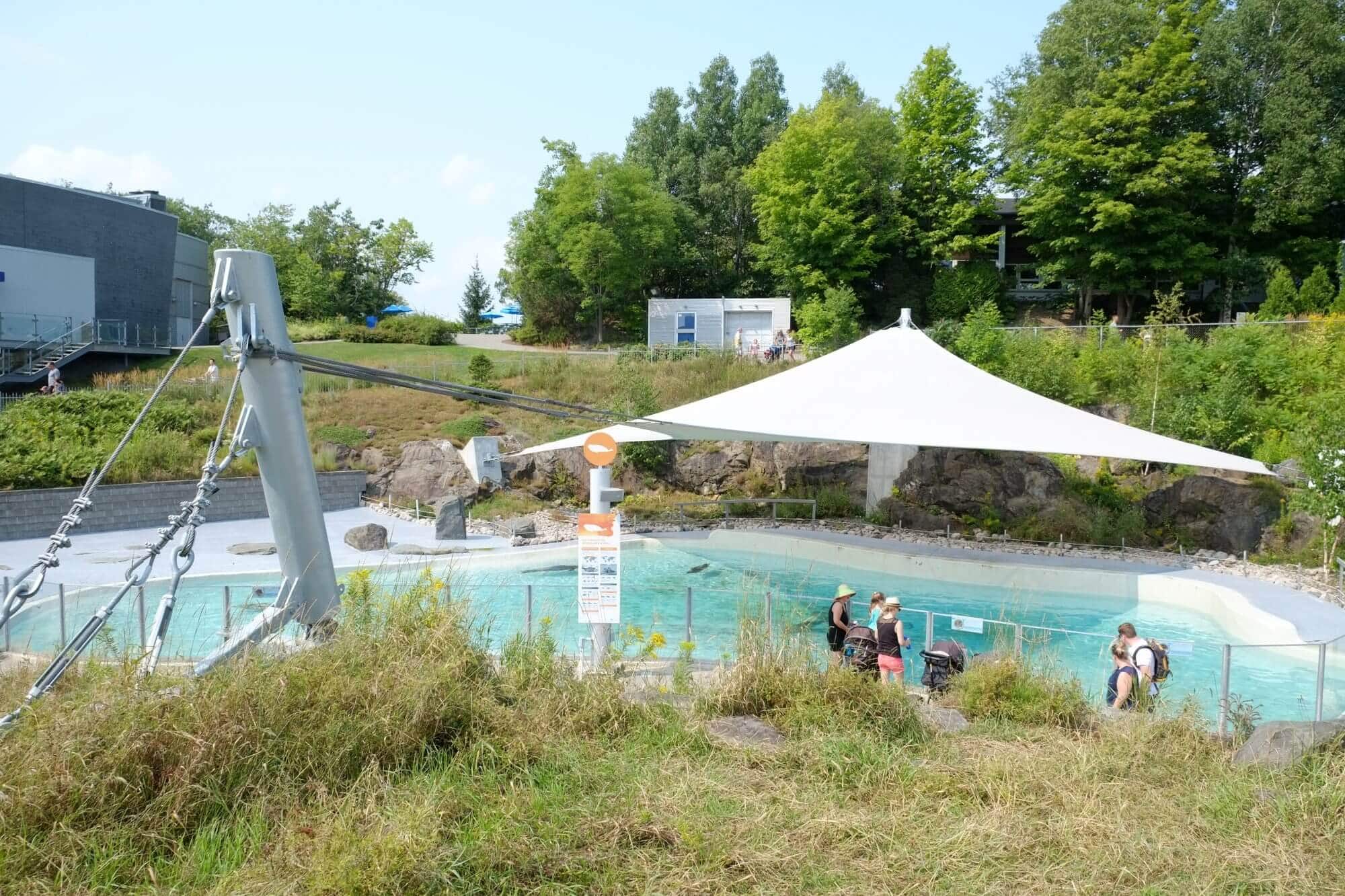

Objectif du projet : Support d'une toile solaire (ombrière) au-dessus du bassin des phoques du Groenland. La toile solaire est de forme triangulaire et ses côtés ont ± 25m x ± 29m

Défi particulier : Accès au site des travaux. Charges de compression, de soulèvement et de cisaillement important.

Solution : Utilisation de la machine ET-1. Utilisation de Techno Pieux de modèle P4HD-R5 pour la reprise des charges de compression et de cisaillement. Utilisation de Techno Pieux de modèle P4HD avec double hélice de 10'' et 12'' pour la reprise des charges de soulèvement (arrachement).

Type de Sol : Sable dense à très dense

Avantage sur autre méthode traditionnelle : Rapidité d'installation. Aucune excavation, donc dommage au terrain très limité. Accès aisé avec notre équipement d'installation.

Matériaux utilisées : 3 pieux de modèle P4HD-R5 et 3 pieux de modèle P4HD

Équipements utilisés : ET-1

Charge à supporter par pieu :
P4HD-R5 : Compression = 219 kN Cisaillement = 19 kN
P4HD : Tension = 107 kN

Puissance de couple par pieux : Environ 20 500 N-m pour les deux types de pieux

Profondeur d'enfoncement : Moyenne de 14' (4m)

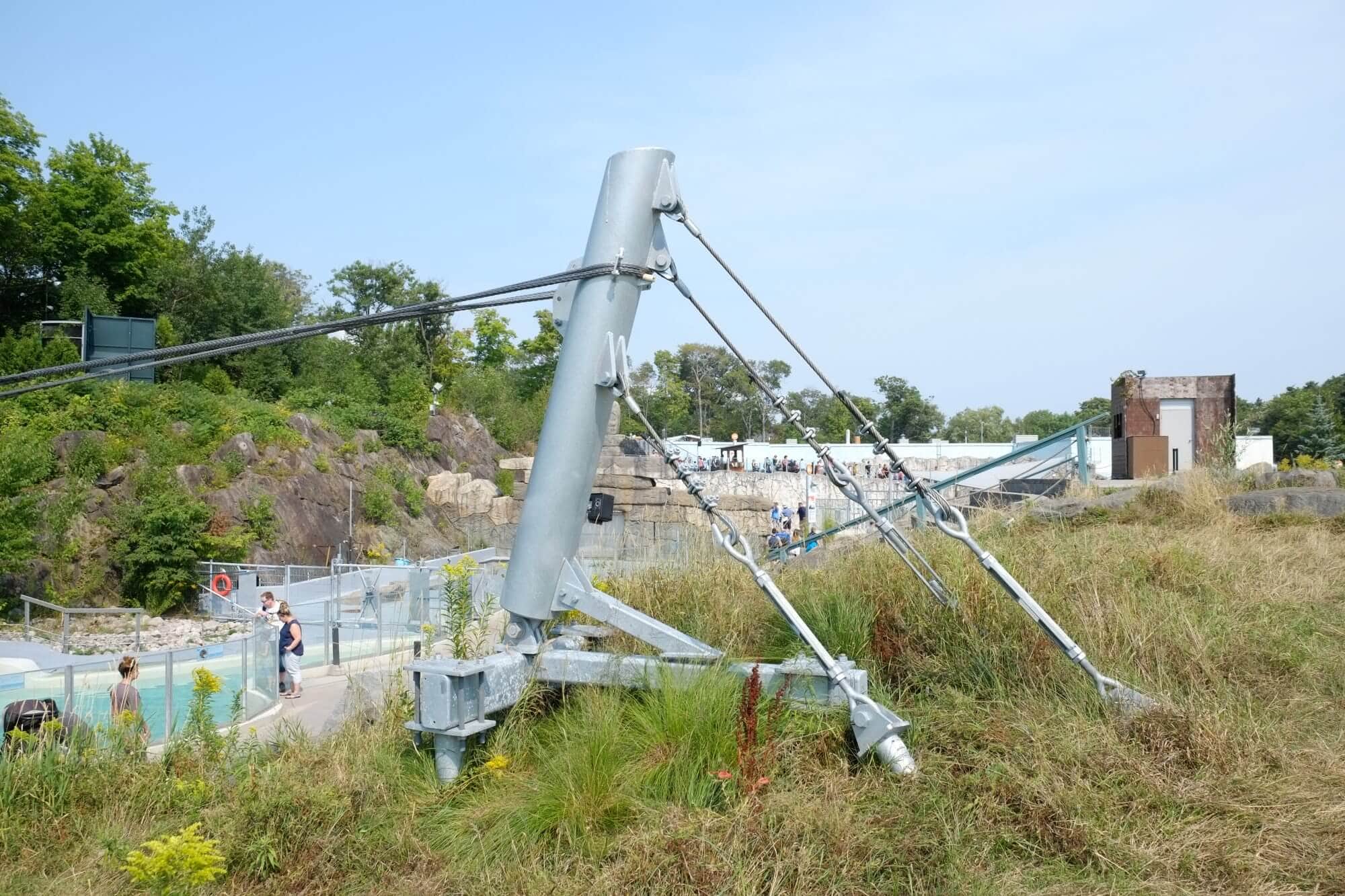

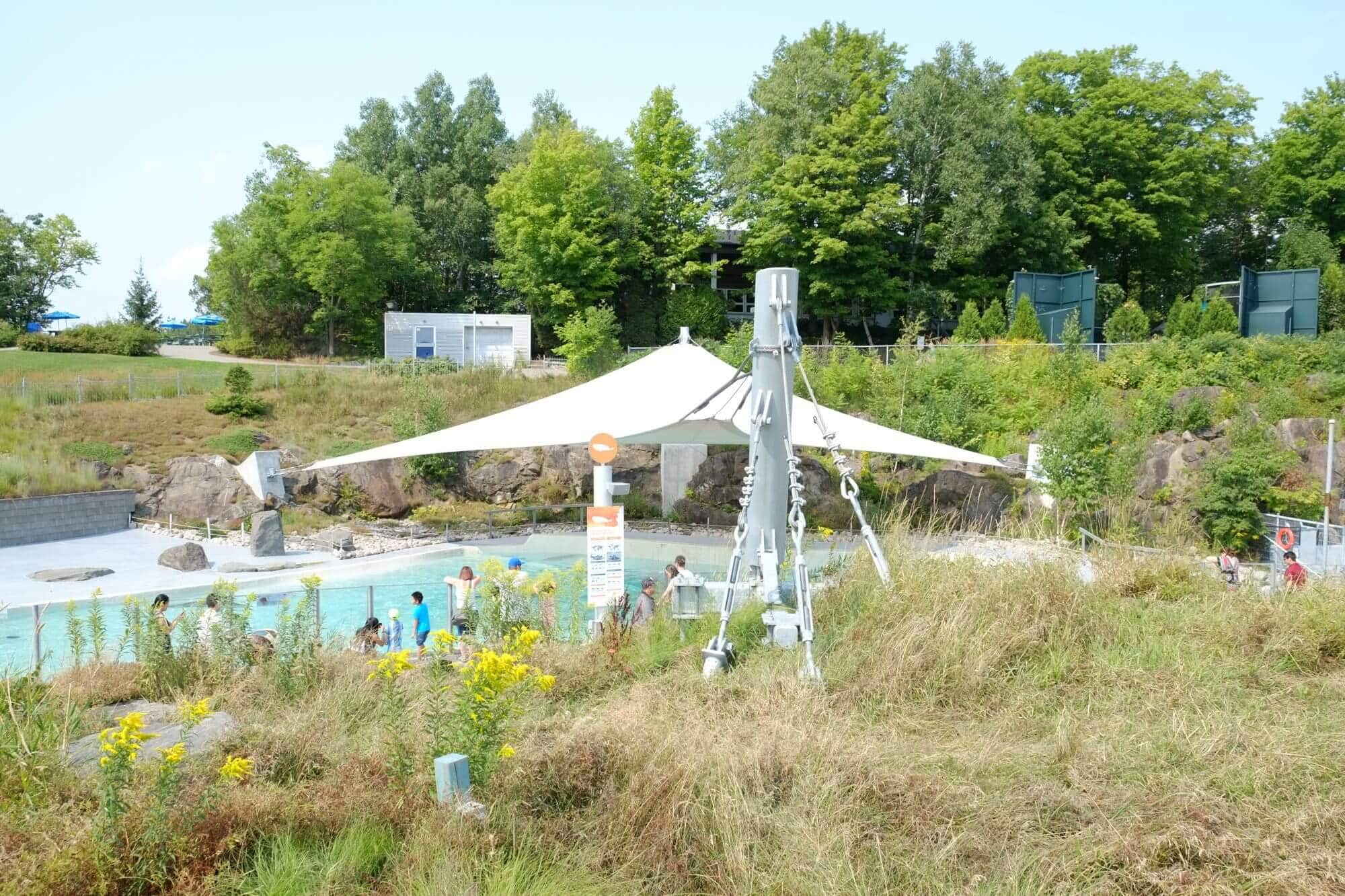

Détails sur la structure reposant sur les pieux : Structure d'acier supportant une des extrémités d'une toile solaire (ombrière)
