Création d’un centre de documentation groupe scolaire - Paris

Lieu : Commune de Paris (75)
Date : Septembre 2019
Concessionnaire : Techno Metal Post Meaux
Client : Mairie de Paris – la passerelle écologique
Bureau de Contrôle : Alpes Contrôle
Carnet de chantier : http://passerelle-ecologique.paris/

Description du projet

L’agrandissement du collège Ivry-Levassor est un bâtiment de 200m2 de surface de plancher en R+1. La volonté principale du client était de limiter l’impact environnemental des fondations en cherchant à minimiser le coût carbone, les terrassements, les nuisances et les déchets.

Pour ce faire, le choix de la mairie de Paris, maître d’ouvrage du projet s’est porté sur Techno Metal Post Meaux pour la réalisation des fondations.

Voici son commentaire :
« Nous avons ensuite décidé de recourir aux pieux métalliques vissés, moins impactant pour les émissions de CO2 que des fondations béton ; en esquisse, gain CO2 estimé à plus de 50% par notre AMO en charge de l’analyse de cycle de vie ; et autres avantages : des fondations réversibles et réutilisables en fin de vie, on les dévisse ; et aussi, un chantier en filière sèche, sans terrassement, zéro déchet et à faible nuisance ! »

La solution Techno Metal Post

Pour ce bâtiment destiné à recevoir du public (ici les enfants d’une école), nous avons réalisé avec l’assistance de notre service ingénierie une phase d’essais préalables, puis de contrôles aussi bien en compression, qu’au cisaillement conformément aux procédures décrites dans notre avis technique.
Face aux variations importantes des charges à reprendre selon les points d’appuis, de 8 à 23t, chaque Techno Metal Post a fait l’objet d’un dimensionnement particulier

• Adaptation du diamètre,
• Doublement des Techno Metal Posts pour tous les points d’appui dont la charge excédait 14t charge limite admissible. Dans ce cas, les Techno Metal Posts sont liaisonnés en tête par un HEA adéquatement dimensionné.

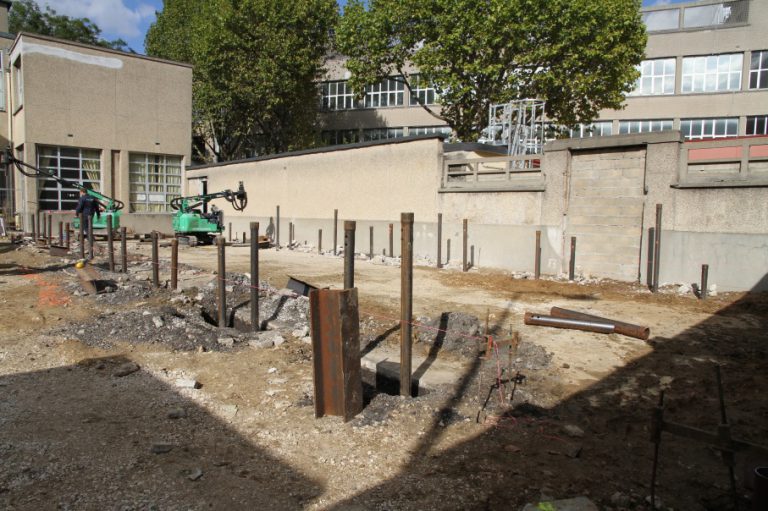

La durée de l’intervention, pour une installation efficace et rapide, a été de 2 jours pour la mise en œuvre des 39 Techno Metal Posts, soit une durée totale d’une semaine étude et dimensionnement compris.

Adaptation de la structure sur les Techno Metal Posts

La structure métallique du plancher a été directement soudée sur nos platines en tête de Techno Metal Post dont la précision d’altimétrie est celle du laser. Une ossature bois a complété la structure pour rester en filière sèche.

Budget

« Le budget maîtrisé et dans notre cas, bien moins cher que le devis que nous avions pour les fondations en béton. » (le client)

Durabilité/corrosion

Une protection cathodique a été installée ; dans ce cas, 2 spins pour une consommation électrique 24 volts/an soit 1 heure d’halogène.
