Promenade du Belmar Park

Entrepreneur : Consultants RMC

Firme d’ingénieurs : JAC Engineering, LLC

Lieu: Belmar Park, Lakewood CO

Objectifs et défis du projet : Installation de pieux dans un sol humide/saturé pour une nouvelle passerelle publique. Le nouveau sentier passerait au-dessus de zones humides marécageuses et aurait une plate-forme d’observation pour le public. L’ancienne structure de l’observatoire était petite et ne permettait pas à beaucoup de gens de se trouver en même temps sur la zone d’observation. La nouvelle conception comprendrait des pieux pour la fondation et offrirait une solution à long terme contre le gel et le dégel autour des éléments structurels de soutien de la passerelle.

Type de sol : Sols expansifs/argileux avec une nappe phréatique de surface

Avantages d’utiliser Techno Metal Post : La zone autour de la promenade était sous l’eau lorsque nous avons visité le site pour la première fois. Le département des parcs a été en mesure de drainer de sorte que le sol soit seulement de la boue molle à légèrement gelée. Le grand avantage de l’utilisation de pieux a été l’installation rapide et facile d’un système de fondation profonde, sans creuser, sans béton, tout en laissant une empreinte minimale dans cet environnement naturel.

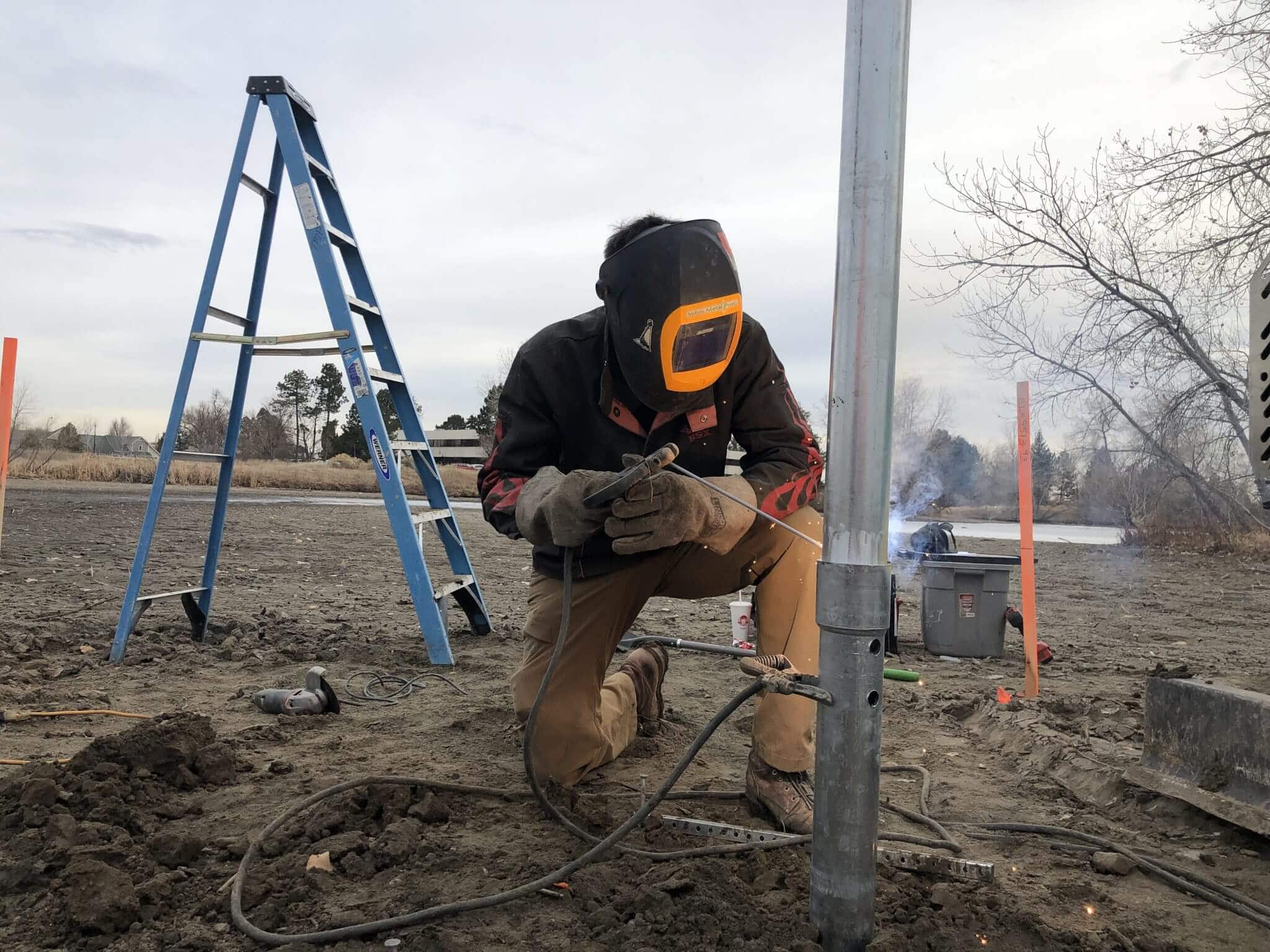

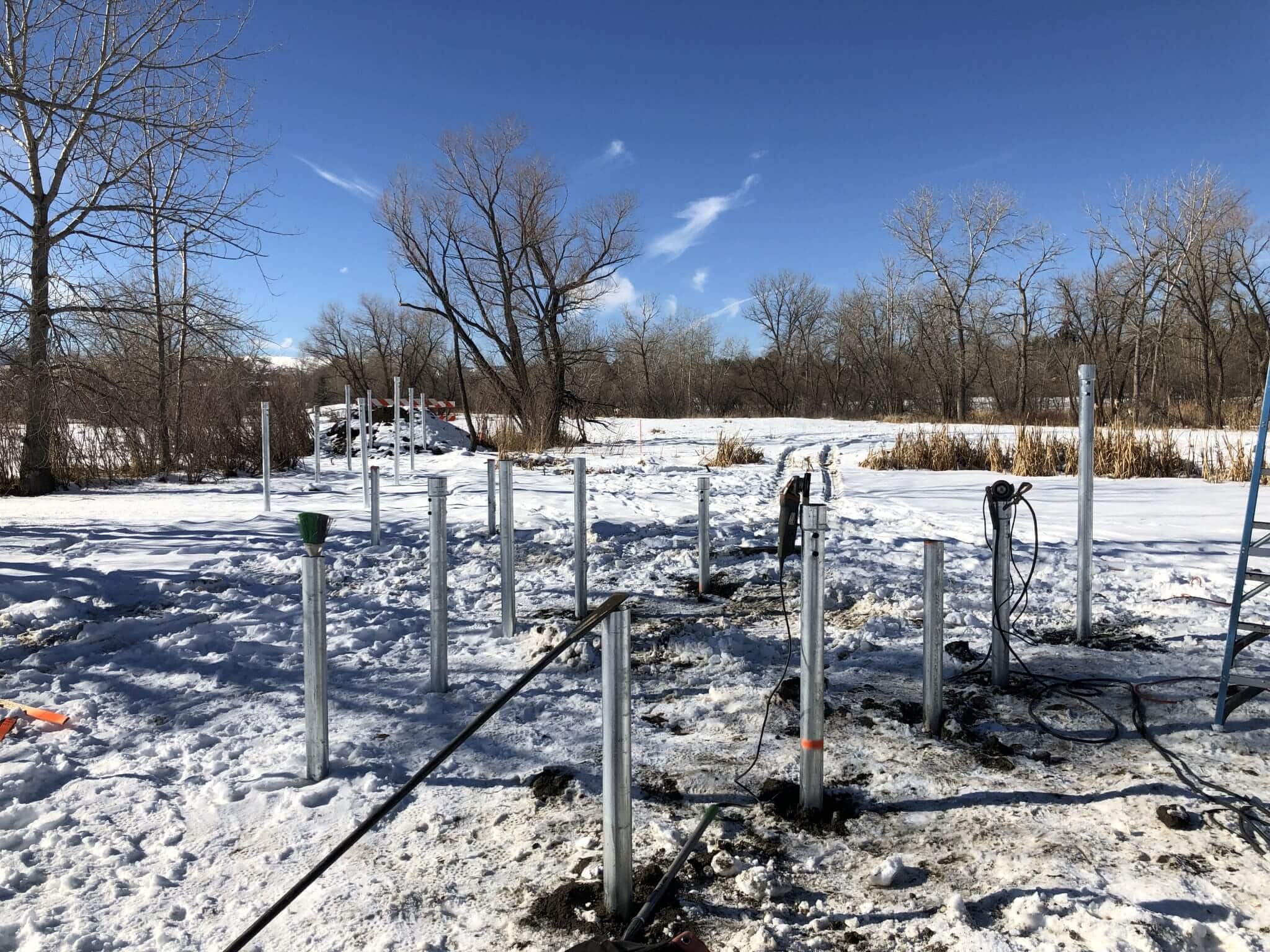

Matériaux utilisés : (37) P3, 10 » hélices, 10'-6 » de long, galvanisé; (37) ancrage personnalisées; extensions galvanisées P3.

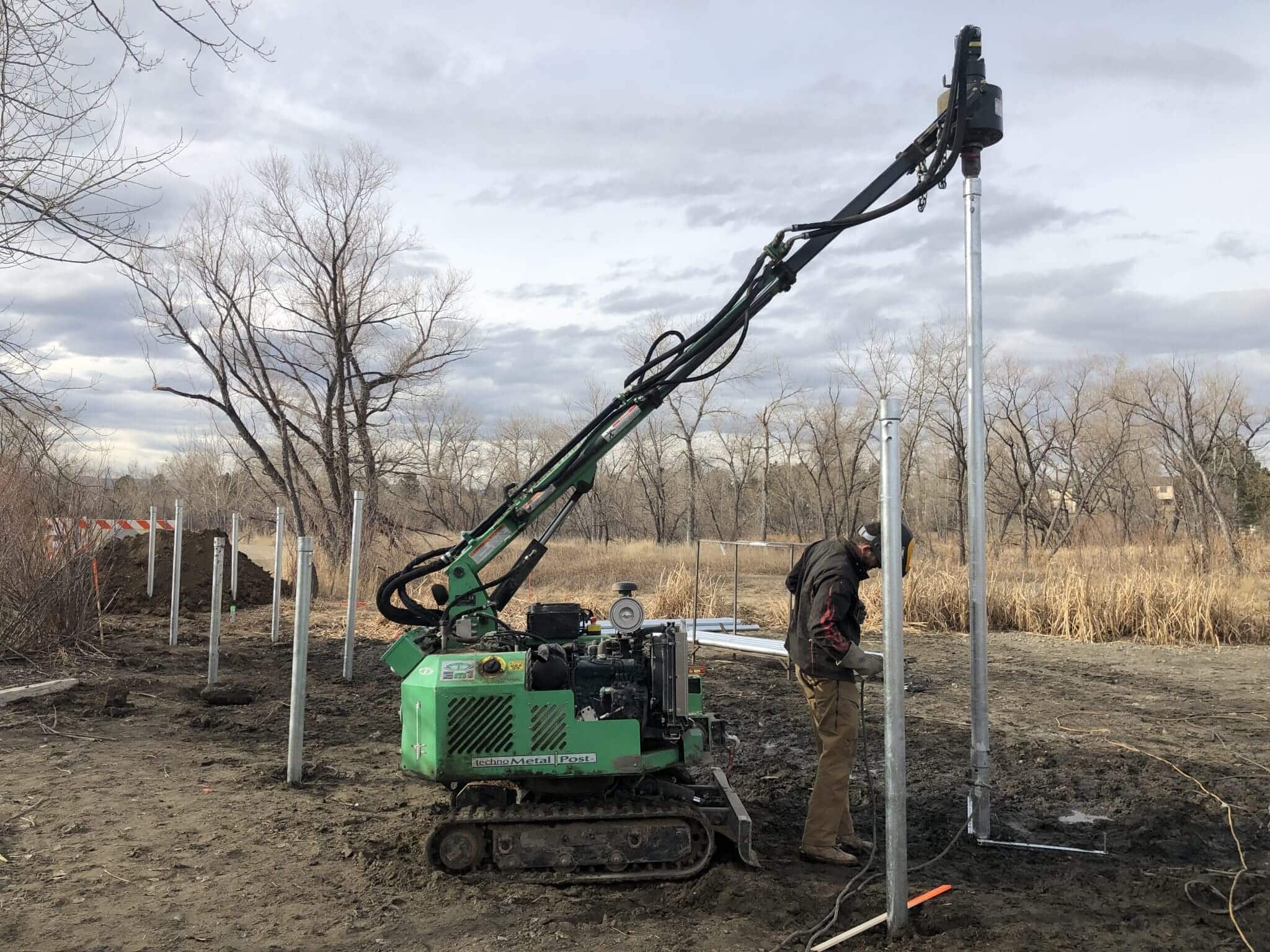

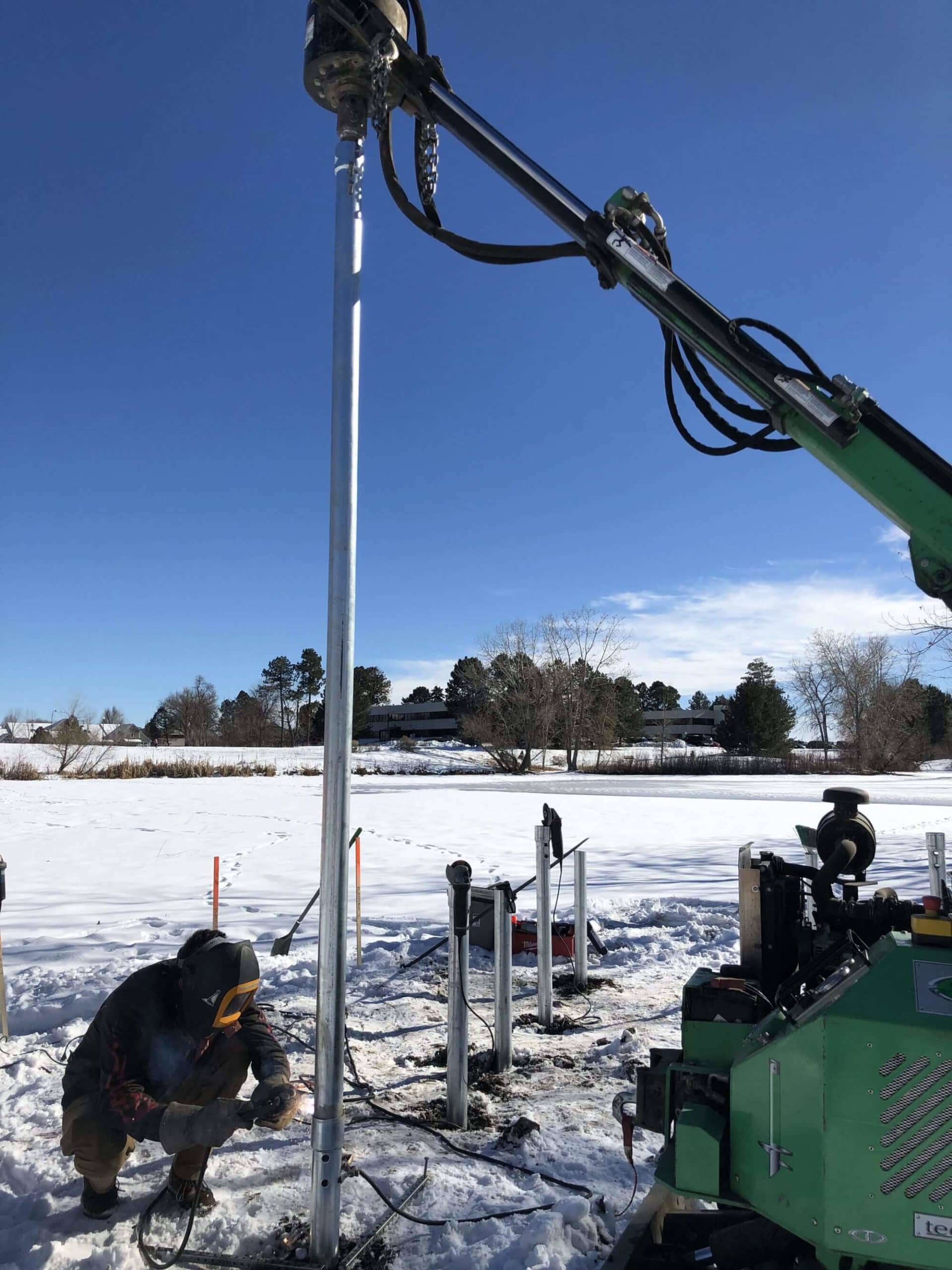

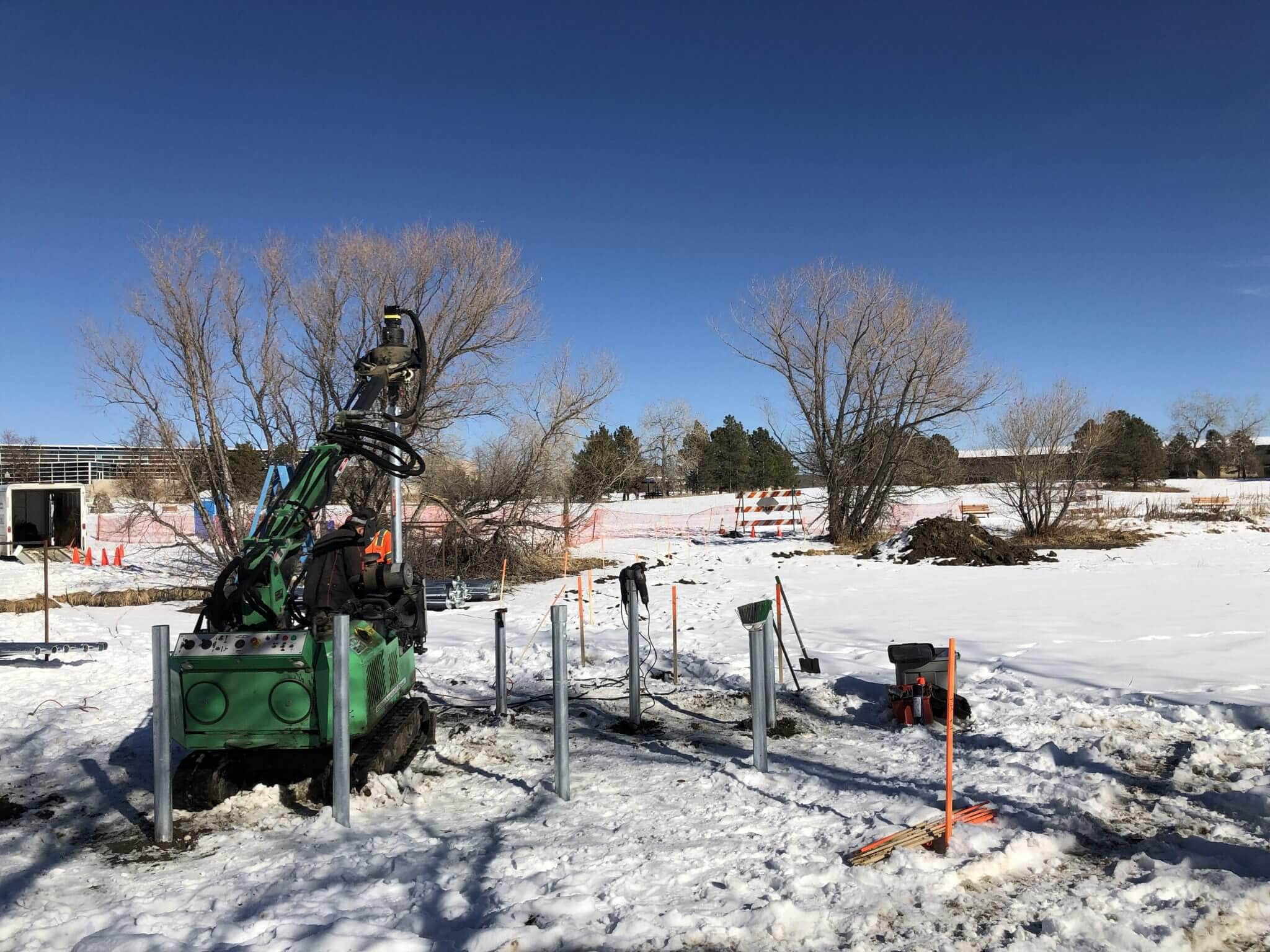

Équipement utilisé : EM1

Puissance de couple par pieux : Minimum de 3 Kips défini par l’ingénierie, mais nous nous sommes retrouvés à 12-15 Kips en capacité portante géotechnique. Une chose unique à propos de ce travail est qu’il avait une couche argileuse expansive que nous voulions traverser. Nous étions convaincus qu’une fois que nous aurions dépassé cette couche, la structure reposerait sur du stable. Ainsi, nous avons dépassé la capacité de charge définie par la conception, ce qui est souvent le cas quand vous devez installer des pieux dans des sols argileux afin obtenir une spécification minimale de profondeur. Il s’agit toutefois d’un grand avantage par rapport à l’utilisation de caissons en béton qui sont plus sensibles au sol expansif et au gel/dégel en raison de leur diamètre plus grand et d’une friction accrue avec les sols environnants.

Profondeur d’enfoncement : 8' minimum, mais nous avons fini par 12'-6’’ de profondeur en moyenne pour passer à travers le sol argileux expansif qui a été noté dans les documents des précédents tests.

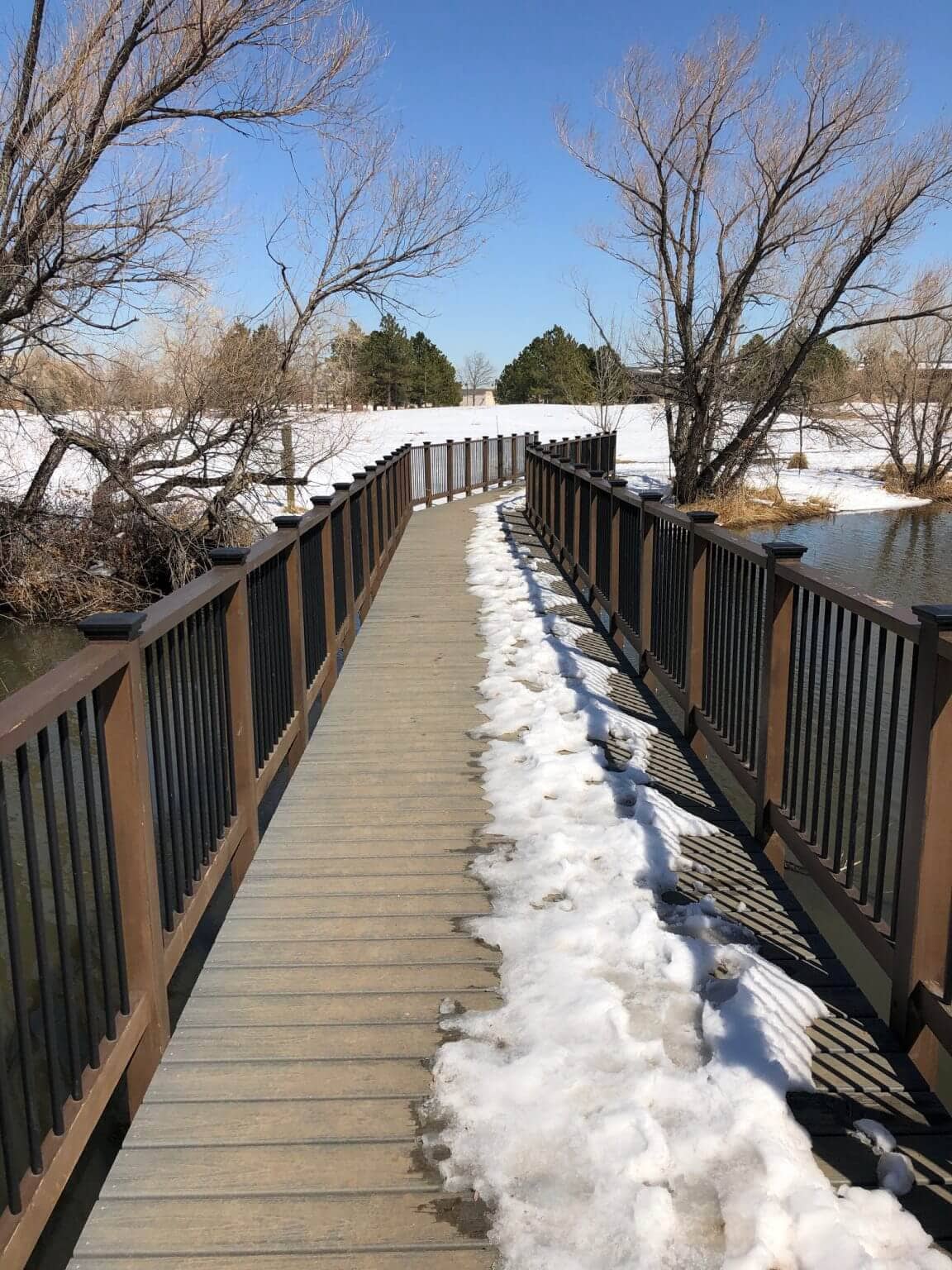

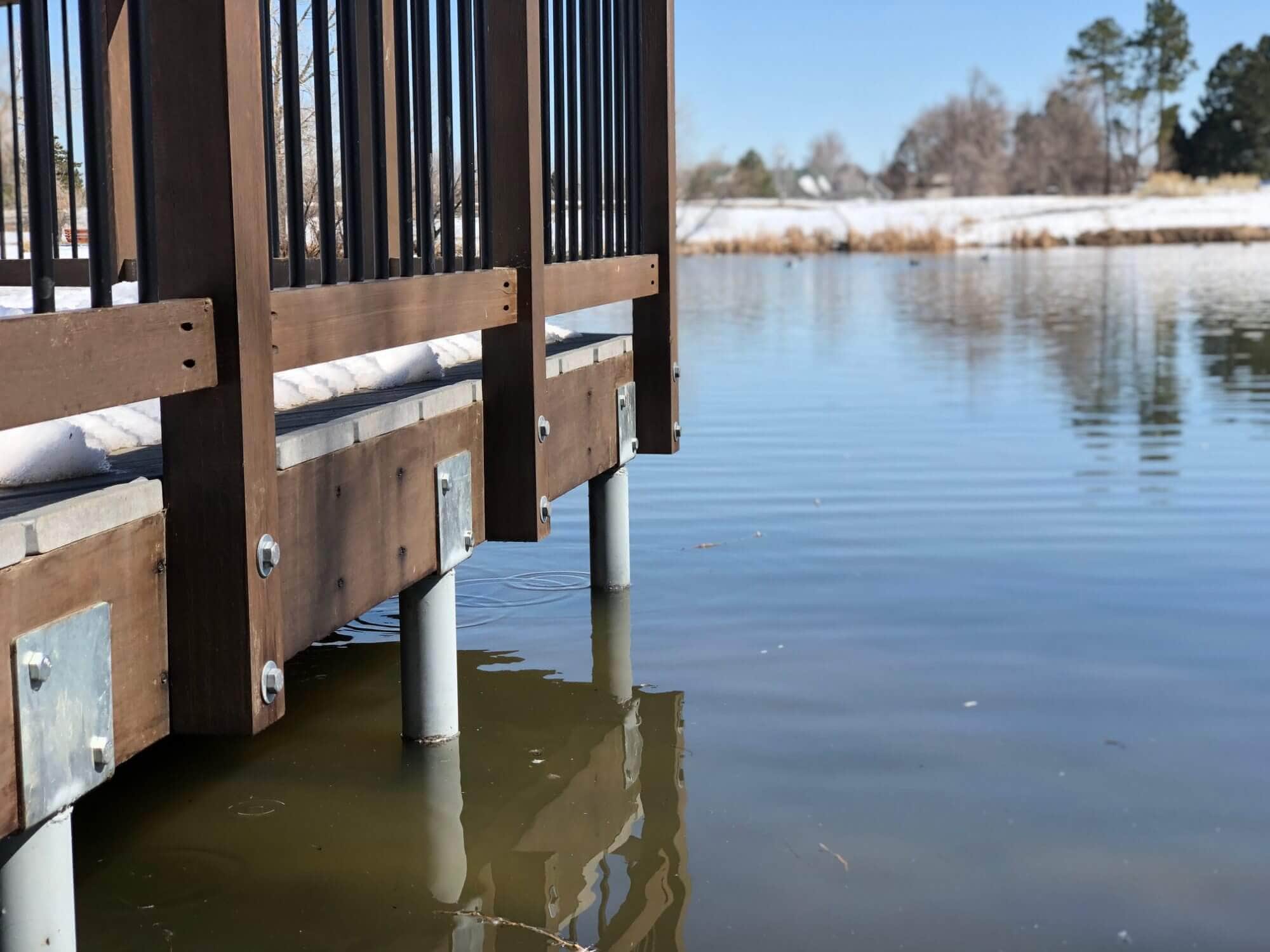

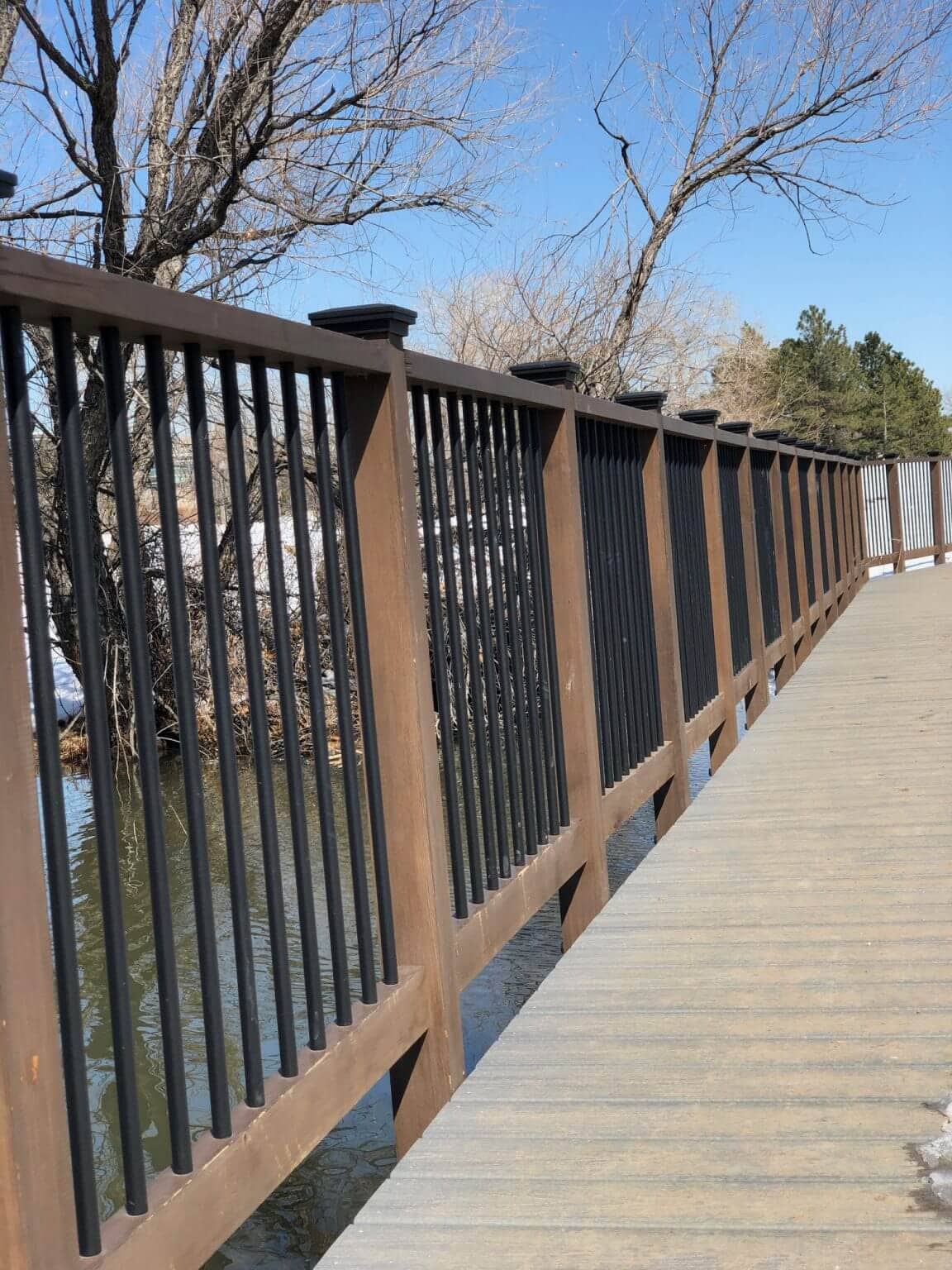

Détails de la structure : Sous-structure de bois avec revêtement composite entièrement soutenue par des Techno Metal Post.

Témoignage :  L’entrepreneur a été impressionné par la rapidité avec laquelle nous avons terminé l’installation de pieux. Il a dit : « Je ne pensais pas que ça irait si vite ! » et « maintenant je ferais mieux de m’y mettre et finir ça ! »
